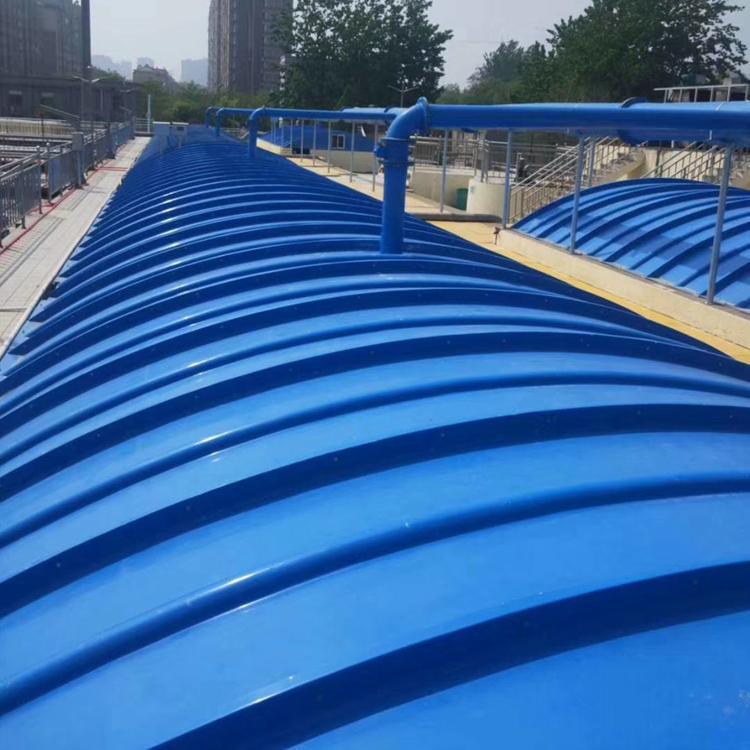

玻璃鋼污水池蓋板生產(chǎn)技術及加工規(guī)定全解析



在環(huán)保設施建設中，玻璃鋼污水池蓋板因其***異的耐腐蝕性、輕質(zhì)高強等***性，成為污水處理系統(tǒng)的重要組成部分。本文將從材料選擇、生產(chǎn)工藝到加工規(guī)范，全面闡述其技術要點。



 一、原材料選擇標準

1. 樹脂體系

 主材采用間苯型不飽和聚酯樹脂（符合GB/T 82372005標準），氧指數(shù)≥26，滿足GB 502122014《工業(yè)設備及管道防腐蝕工程施工規(guī)范》要求。

 ***殊環(huán)境可選用乙烯基酯樹脂（如HETRON&174; FW系列）或環(huán)氧乙烯基樹脂。



2. 增強材料

 表面層：30g/㎡無堿短切氈（符合JC/T 7872014）

 結構層：EWR800型無堿玻璃纖維布（面密度800g/㎡，符合GB/T 183702017）

 抗靜電層：添加石墨粉（電阻率≤1×10?Ω·cm，符合HG/T 41392010）



3. 功能助劑

 固化劑：過氧化甲乙酮（活性氧含量≥10%，符合HG/T 25762009）

 促進劑：環(huán)烷酸鈷（鈷含量≥6%，符合SH/T 03971994）

 紫外線吸收劑：UV531（符合GB/T 267132011）

 二、成型工藝技術規(guī)程

1. 模具準備

 采用Q235B鋼制模具，表面粗糙度Ra≤1.6μm，預留1.5‰的收縮余量。

 脫模系統(tǒng)按JB/T 69552008標準設置，使用PMR2型高效脫模劑。



2. 鋪層設計

 典型結構（以30mm厚度為例）：

   膠衣層：0.5mm（間苯膠衣，邵氏硬度≥70D）

   防腐層：2×1.0mm短切氈

   結構層：6×5.0mm中堿布/氈交替鋪設

   加強筋：L50×5mm角鋼骨架（間距≤600mm）



3. 固化控制

 溫度曲線：25℃→40℃（2h）→60℃（3h）→自然冷卻

 壓力控制：真空袋壓工藝，負壓維持0.08~0.095MPa

 固化度檢測：巴氏硬度≥40（GB/T 38542017），熱變形溫度≥120℃（GB/T 1634.22004）



 三、關鍵加工技術參數(shù)

1. 力學性能指標

 項目  測試標準  指標值



 彎曲強度  GB/T 14522005  ≥120MPa

 沖擊韌性  GB/T 14512005  ≥80kJ/m²

 荷載撓度  JCT 1012012  ≤L/200（L為跨度）

 阻燃等級  GB/T 24082008  V0級



2. 密封系統(tǒng)設計

 搭接寬度≥50mm，采用雙道EPDM橡膠密封條

 緊固螺栓間距≤150mm，扭矩控制在810N·m

 氣密性測試：在5kPa壓力下，泄漏率≤0.1%/min（ASTM E779）



 四、質(zhì)量控制體系

1. 過程檢驗

 纖維含膠量：65±3%（ISO 1172:2016）

 層間剪切強度：≥15MPa（ASTM D2344）

 孔隙率：≤1.5%（ASTM D2734）



2. 成品檢測

 靜載試驗：1.5倍設計荷載，持荷30min無異常變形（JG/T 1162013）

 巴氏硬度：≥40（逐件檢測）

 尺寸公差：長度/寬度±2mm，厚度±1mm（GB/T 18042000 m級）



 五、施工安裝規(guī)范

1. 基礎處理

 支承梁水平度偏差≤1/1000

 預埋件中心線位移≤5mm

 混凝土強度達到C25以上



2. 安裝流程

 采用模塊化吊裝，單塊***尺寸建議不超過2.5×6m

 密封膠填充深度≥8mm，寬度≥10mm

 防靜電接地電阻≤4Ω（GB 501692016）



3. 驗收標準

 運行噪聲≤65dB(A)（GB 123482008）

 VOCs排放≤50mg/m³（DB 31/8902015）

 使用壽命≥15年（JIS A 5705:2018）



 六、技術創(chuàng)新方向

1. 納米改性樹脂體系：SiO?/環(huán)氧樹脂復合材料可將耐溫性提升至150℃

2. 智能監(jiān)測集成：嵌入光纖傳感器實現(xiàn)應變實時監(jiān)測（精度±1με）

3. 快速修復技術：采用紫外光固化修補料，2小時即可恢復使用



本技術體系已成功應用于多個***型污水處理廠，經(jīng)***三方檢測，各項性能指標均***于行業(yè)標準。在實際工程中，需根據(jù)具體介質(zhì)***性調(diào)整配方，并建立完整的質(zhì)量追溯系統(tǒng)。
