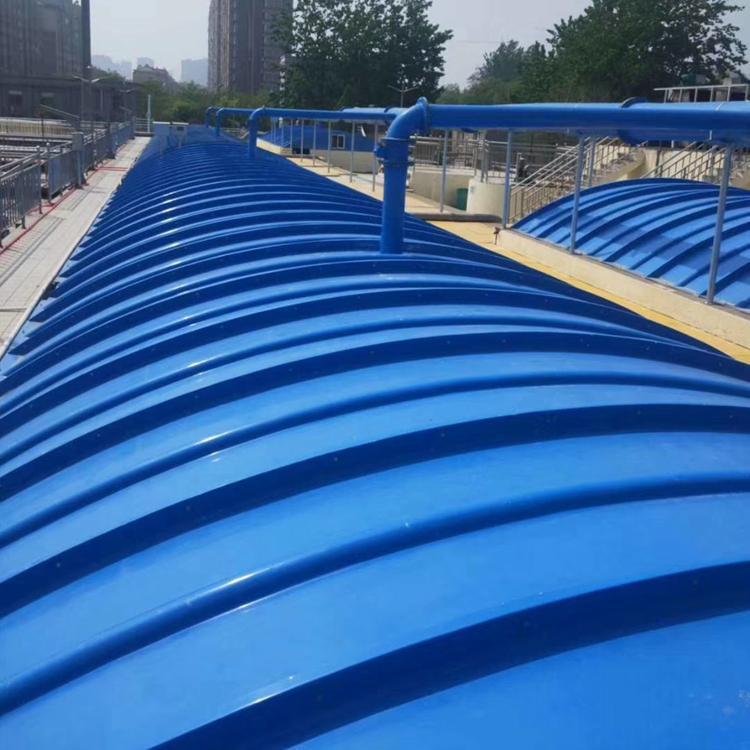

玻璃鋼污水池蓋板裝配及焊接材料



在污水處理設施中，玻璃鋼污水池蓋板因其耐腐蝕、輕質高強、***緣性***等***點被廣泛應用。其裝配工藝和焊接材料的選擇直接影響蓋板的密封性、結構強度及使用壽命。以下從裝配流程、焊接技術要點及材料選擇三個方面進行詳細說明。







 一、玻璃鋼污水池蓋板的裝配流程

 1. 前期準備

    基面處理：確保污水池壁邊緣平整、無裂縫或松動部分。清理表面污垢、油污，保持干燥。若基面為混凝土，需修補缺陷并涂刷環氧封閉底漆，增強附著力。

    測量與放線：根據設計圖紙，***測量污水池尺寸，標記蓋板安裝位置及支撐梁的分布。

    材料檢查：核對蓋板尺寸、厚度是否符合設計要求，檢查邊緣是否光滑無毛刺，預埋件（如螺栓、角碼）是否齊全。



 2. 支撐結構安裝

    支撐梁定位：按設計間距安裝鋼結構或混凝土支撐梁，確保水平度誤差≤±3mm。對于***跨度池體，需增加中間支撐點以防止蓋板變形。

    防腐處理：鋼制支撐梁需預先進行熱浸鍍鋅或涂刷環氧富鋅底漆+聚氨酯面漆，防止腐蝕。



 3. 蓋板吊裝與固定

    吊裝方式：采用專用吊具（如真空吸盤或尼龍吊帶），避免局部受力導致蓋板開裂。吊裝時保持勻速，防止碰撞。

    拼接調整：蓋板間預留58mm縫隙以適應熱脹冷縮，使用橡膠密封條填充縫隙，再用不銹鋼壓條固定。相鄰蓋板間隙需用結構膠（如環氧樹脂膠）密封。

    錨固連接：通過預埋螺栓或化學錨栓將蓋板邊緣固定于池壁，螺栓間距≤500mm，緊固后加裝防松墊片。



 4. 密封與加固

    邊緣密封：沿蓋板與池壁接觸處注射耐候硅膠（如聚硫密封膠），形成連續防水層。

    加強筋補強：對***型蓋板，可在背面粘接FRP型材（如方管或角鋼）作為加強筋，提升抗彎性能。

 二、焊接材料的選擇與工藝

玻璃鋼本身為非金屬材料，通常不采用傳統金屬焊接，但在與鋼結構連接或局部修復時，可能涉及以下焊接/粘接技術：



 1. 金屬玻璃鋼過渡接頭焊接

    應用場景：當蓋板需與鋼制管道或支架連接時，需采用金屬玻璃鋼過渡接頭。

    焊接材料：

      過渡層材料：選用鎳基合金焊材（如ERNiCr3）或雙相不銹鋼焊絲，兼容碳鋼與玻璃鋼界面。

      粘接劑：過渡接頭與玻璃鋼間使用環氧酚醛樹脂膠黏劑，耐高溫（≥150℃）且抗老化。

    工藝要點：先焊接金屬部件，再通過模壓固化將過渡接頭與玻璃鋼一體成型，確保界面無氣泡。



 2. 玻璃鋼局部修復焊接

    破損修復：若蓋板出現裂紋或孔洞，可采用“FRP貼片修復法”：

      材料：使用與原蓋板相同材質的玻璃纖維布（Eglass或Sglass）、不飽和聚酯樹脂（如VINIPOL）或乙烯基酯樹脂。

      步驟：清潔破損區域→打磨成V型槽→分層鋪貼玻璃纖維布并涂刷樹脂→真空壓實→常溫固化24小時。



 3. 金屬附件焊接

    爬梯、護欄等附件：直接焊接在預埋于蓋板內的金屬嵌件上，焊材選用不銹鋼（如ER308L）或鍍鋅鋼焊條，焊接后打磨并涂覆與蓋板同色膠衣。



 三、質量控制與驗收標準

1. 外觀檢查：蓋板表面無裂紋、分層，密封膠連續均勻，縫隙≤3mm。

2. 承載測試：施加設計荷載（通常為1.5倍自重+活荷載），持荷30分鐘，撓度≤跨度/200。

3. 密封性檢測：噴淋試驗或充氣加壓至5kPa，30分鐘內壓力下降≤5%。

4. 材料報告：提供樹脂巴氏硬度（≥40）、玻璃纖維含量（≥50%）等檢測證明。







 四、常見問題與解決方案

 問題                 原因                   解決方法



 蓋板接縫滲漏             密封膠未填滿或固化不***     重新注膠并覆蓋玻纖布增強

 支撐梁腐蝕               防腐涂層破損               打磨除銹后涂刷高性能防腐涂料

 蓋板翹曲變形            支撐間距過***或荷載超限     增設支撐或更換加厚型蓋板







 五、維護建議

 定期巡檢：每季度檢查密封膠狀態、螺栓緊固度及表面裂紋。

 清潔保養：使用中性清潔劑沖洗，避免尖銳工具刮擦。

 應急處理：發現局部破損時，及時采用上述FRP修復工藝，防止擴展。



通過規范的裝配工藝、合理的材料選擇及嚴格的質量管控，玻璃鋼污水池蓋板可有效隔***腐蝕性氣體，保障污水處理系統的長期穩定運行。
